Třmenový kalibr MaraMeter 840 FS

Mahr | MaraMeter 840 FS

75 375 CZK bez DPH

K výběru je více variant produktu (11)

1 týden

cena vč. DPH:	91 204 CZK
Varianta:
rozsah:	150-200 mm
doteky ø:	ø 22 mm
měřicí síla:	15 N

katalogové číslo:	4455004
výrobce:	Mahr
záruka:	24 měsíců

popis

varianty produktu

tech. parametry

Rozměry

soubory a odkazy

parametry

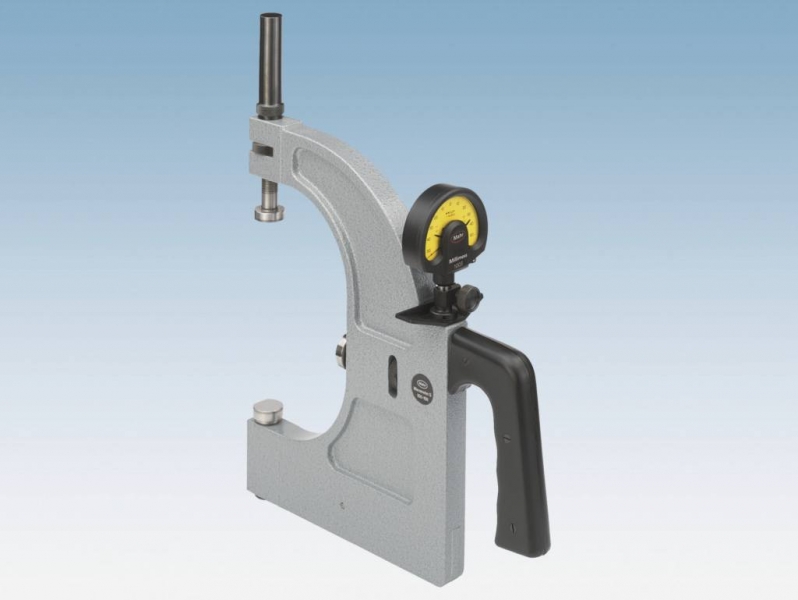

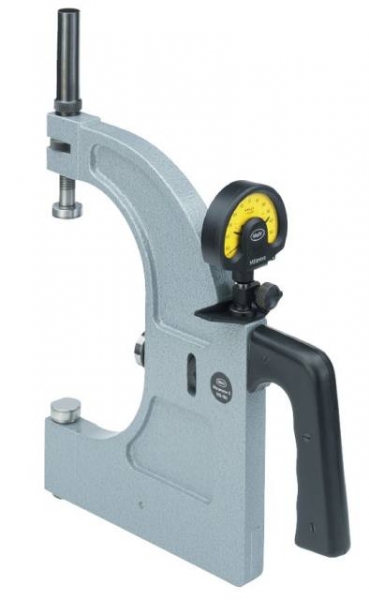

Třmenový kalibr Mahr: MaraMeter 840 FS
Pasametr s vyměnitelným číselníkovým úchylkoměrem

Použití:

• Pro měření válcových obrobků všeho druhu přímo na obráběcích strojích nebo na výrobní kontrole
• Univerzální použití a vysoká variabilita nastavení. Přístroj s velkým rozsahem
• V rámci rozsahu lze rychle a jednoduše nastavit požadovaný rozměr

Popis:

• Pevný kovaný ocelový třmen s tepelně izolovanými madly
• Měřicí dotek ovládaný pomocí páčky na zadní stěně přístroje
• Doteky z kalené nerezové oceli, měřici plochy osazené tvrdokovem
• Doteky s náběhovou hranou pro snažší založení na obrobek
• Stavitelný středicí doraz pro nastaveni obrobku do osy měření
• Maximální přesnost. Rovnnoměrné zatížení doteku indikátoru
• Hmotnost měřidla je zajištěna pevným dotekem vřetene
• Jemně stavitelný pevný dotek s hřebenovým ozubením
• Konstantní měřicí síla zajištěná vestavěnou pružinou
• Výsledky měření jsou tak nezávislé na individuálním citu
• Vestavěná ochrana indikátoru

Rozsah dodávky:

• Dřevěné pouzdro, inbusový klíč, bez ukazovacího přístroje

Katalogový list:Třmenový kalibr Mahr MaraMeter 840 FS.pdf

Diskuze je prázdná.

přidat příspěvek do diskuze

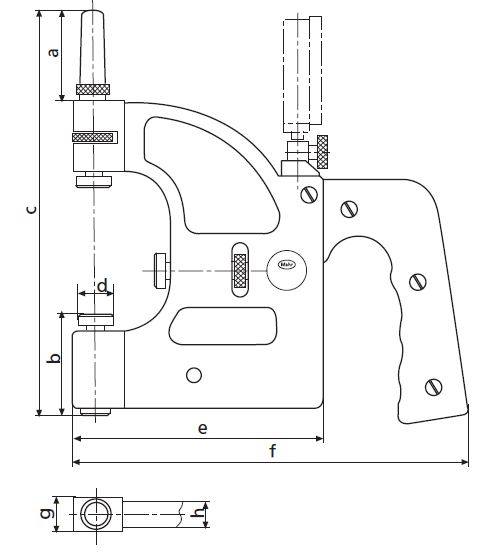

Rozměry:
obj. č.	Rozsah mm	a mm	b mm	c mm	d mm	e mm	f mm	g mm	h mm
4455000	0-30	37	46	154	18	87	161	17	15
4455001	30-60	45	51	199	18	122	196	17	15
4455002	60-100	56	62	260	22	154	228	20	18
4455003	100-150	71	62	335	22	189	263	20	18
4455004	150-200	71	62	385	22	214	288	20	18
4455005	200-250	71	62	436	22	248	322	20	18
4455006	250-300	71	62	487	22	280	354	20	18
4455007	300-350	71	62	537	22	310	384	20	18
4455008	350-400	71	62	587	22	350	424	20	18
4455009	400-450	71	62	637	22	380	454	20	18
4455010	450-500	71	62	687	22	410	484	20	18

Obj. č.	Rozsah	Odchylka rovnoběžnosti	Opakovatelnost fw	Měřicí síla	Hmotnost
4455000	0-30 mm	3 μm	1 μm	13.5 N	0.6 kg
4455001	30-60 mm	3 μm	1 μm	13.5 N	0.9 kg
4455002	60-100 mm	3 μm	1 μm	13.5 N	1.3 kg
4455003	100-150 mm	3 μm	1 μm	15 N	1.7 kg
4455004	150-200 mm	3 μm	1 μm	15 N	2 kg
4455005	200-250 mm	3 μm	1 μm	15 N	2.2 kg
4455006	250-300 mm	3 μm	1 μm	15 N	2.5 kg
4455007	300-350 mm	4 μm	1 μm	15 N	3.3 kg
4455008	350-400 mm	4 μm	1 μm	15 N	3.3 kg
4455009	400-450 mm	4 μm	1 μm	15 N	4.3 kg
4455010	450-500 mm	4 μm	1 μm	15 N	4.7 kg
Zdvih měřicího doteku: 0.7 mm
Odchylka rovinnosti: 0.5 μm

varianty produktu (11)

obj. č.	rozsah	doteky ø	měřicí síla	cena	dostupnost
4455000	0-30 mm	ø 18 mm	13.5 N	61 875 CZK	1 týden
4455001	30-60 mm	ø 18 mm	13.5 N	65 750 CZK	1 týden
4455002	60-100 mm	ø 22 mm	13.5 N	68 750 CZK	1 týden
4455003	100-150 mm	ø 22 mm	15 N	73 500 CZK	1 týden
4455004	150-200 mm	ø 22 mm	15 N	75 375 CZK	1 týden
4455005	200-250 mm	ø 22 mm	15 N	78 500 CZK	1 týden
4455006	250-300 mm	ø 22 mm	15 N	82 500 CZK	1 týden
4455007	300-350 mm	ø 22 mm	15 N	104 000 CZK	1 týden
4455008	350-400 mm	ø 22 mm	15 N	137 000 CZK	1 týden
4455009	400-450 mm	ø 22 mm	15 N	163 625 CZK	1 týden
4455010	450-500 mm	ø 22 mm	15 N	168 500 CZK	1 týden
