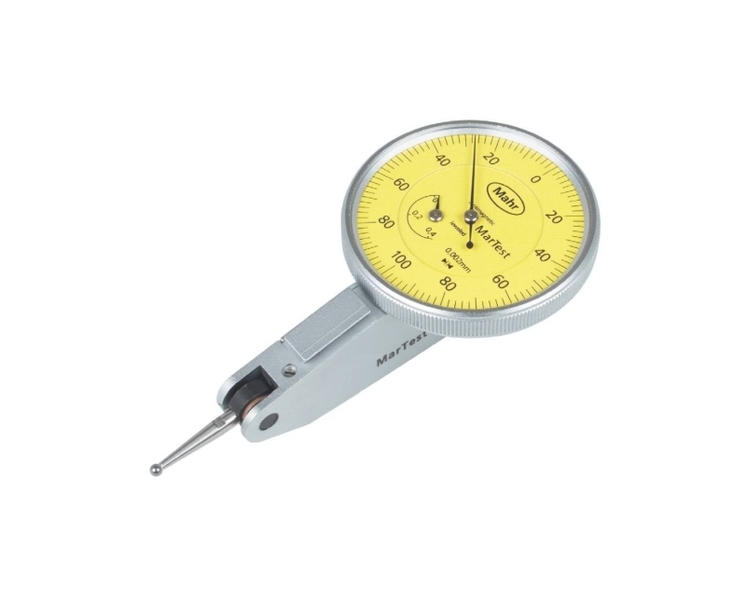

Páčkové úchylkoměry MarTest 800 SM / 800 SGM / 800 SRM
Páčkové úchylkoměry MarTest 800 SM / 800 SGM / 800 SRM
| cena vč. DPH: | 5 438 CZK |
| Varianta: | |
| Rozsah: | ± 0.2 |
| Dělení stupnice: | 0.002 mm |
| Číselník: | 100-0-100 |
| ø číselníku: | 38 mm |
| Délka doteku: | 14.5 |
| katalogové číslo: | 4308250 |
| EAN: | 4059192013677 |
| výrobce: | Mahr |
| záruka: | 24 měsíců |
popis
varianty produktu
tech. parametry
Rozměry
soubory a odkazy
parametry

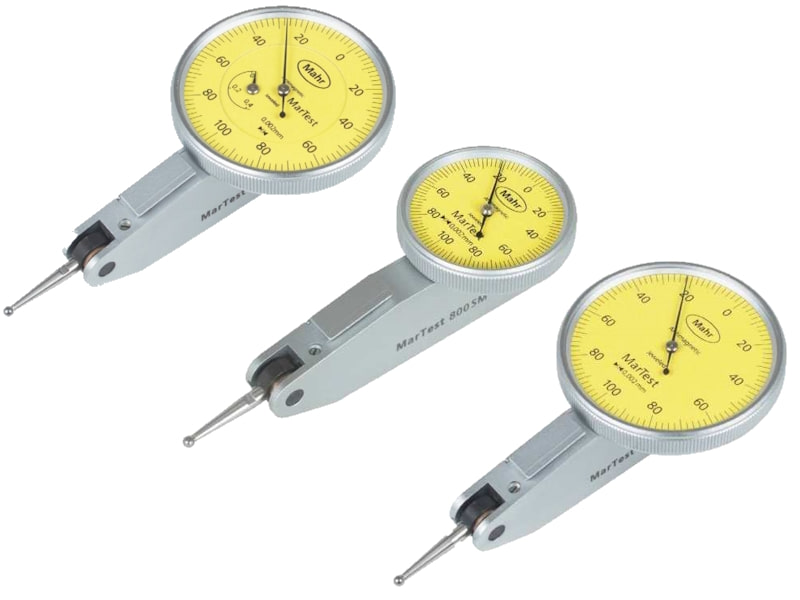

MarTest 800 SM / 800 SGM / 800 SRM
Páčkový úchylkoměr
| Použití: • Měření odchylek obvodového a čelního házení, rovnoběžnosti a rovinnosti • Středění hřídelů nebo otvorů • Rovnoběžné nebo kolmé vyrovnání obrobků" Popis: Pro vysoce přesná měření • Kontrastní číselník, utěsněný pomocí O-kroužku • Krycí sklíčko z minerálního skla pro maximální ochranu proti rozbití, poškrábání, horkým třískám a pro maximální odolnost vůči rozpouštědlům • Matně chromovaný ochranný kryt s 3 integrovanými rybinovými vedeními • Měřicí zařízení chráněné proti nárazům • Antimagnetické provedení • Automatické přizpůsobení směru snímání, díky tomu bezchybný odečet • Dvojitá páka v kuličkovém ložisku • Ochrana proti přetížení pomocí kluzné spojky • Měřicí dotek s kuličkou z tvrdokovu" Rozsah dodávky: Pouzdro, Návod k obsluze, Klíč k výměně měřicích doteků, Měřicí dotek ø 2 mm, Upínací stopka 800a8 |
Diskuze je prázdná.

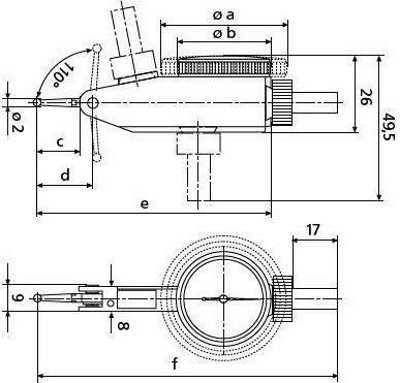

| Obj.č. | a mm | b mm | c mm | d mm | e mm | f mm | Déka doteku |
| 4308150 | 30 | 13.6 | 17.8 | 75 | 99 | 14.5 mm | |
| 4308200 | 40.5 | 13.6 | 17.8 | 75 | 99 | 14.5 mm | |
| 4308250 | 40.5 | 13.6 | 17.8 | 75 | 99 | 14.5 mm |
| Obj. č. | 4308150 | 4308200 | 4308250 |
| Typ produktu | 800 SM | 800 SGM | 800 SRM |
| Rozsah měření | ± 0.1 mm | ± 0.2 mm | |
| Dělení stupnice | 0.002 mm | ||
| Číselník | 100-0-100 | ||
| Posun na jednu otáčku | 0.2 mm | ||
| Mezní chyba v jednom směru fe | 3 µm | ||
| Celková mezní chyba fges | 4 µm | 5 µm | |
| Hystereze fu | 2 µm | 3 µm | |
| Chyba v dílčím rozsahu ft | 2 µm | ||
| Opakovatelnost fw | 1.5 µm | ||
| Norma | DIN 2270 | Tovární norma | |
| Měřicí síla | 0,15 N | ||
| Průměr číselníku | 28 mm | 38 mm | |
| Barva číselníku | žlutá | ||
