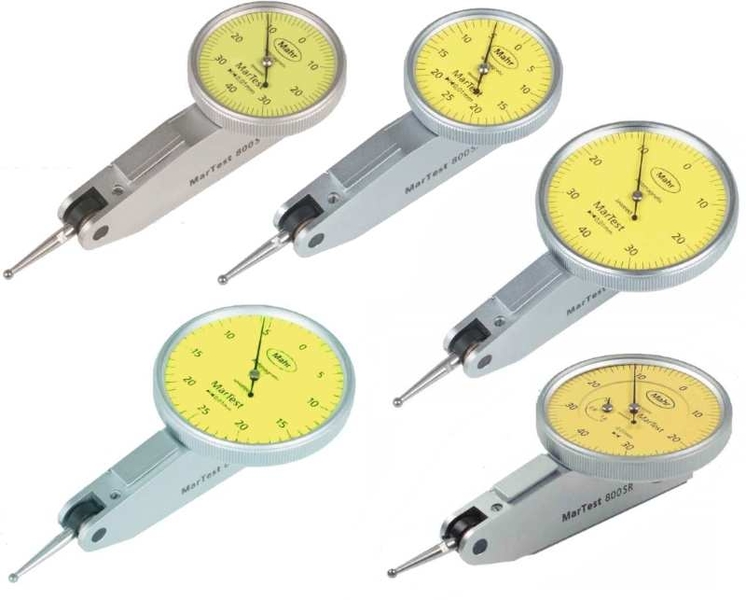

MarTest 800 S / 800 SG / 800 SR / 800 SA / 800 SGA
Páčkový úchylkoměr
Použití: • Měření odchylek obvodového házení, čelního házení, rovnoběžnosti a rovinnosti • Středění hřídelů nebo otvorů • Rovnoběžné nebo kolmé vyrovnání obrobků Popis: • Kontrastní číselník, utěsněný pomocí O-kroužku • Krycí sklíčko z minerálního skla • Maximální ochrana proti rozbití, poškrábání horkým třískám, odolnost vůči rozpouštědlům • Matně chromovaný ochranný kryt • 3× integrované rybinové drážky do těla úhylkoměru • Měřicí mechanizmus chráněný proti nárazům • Antimagnetické provedení • Automatické přizpůsobení směru snímání, díky tomu bezchybný odečet • Dvojitá páka v kuličkovém ložisku, • Ochrana proti přetížení pomocí kluzné spojky • Měřicí dotek s kuličkou z tvrdokovu Rozsah dodávky: Pouzdro Návod k obsluze Klíč k výměně měřicích doteků Měřicí dotek ø2 mm Upínací stopka 800a8 |

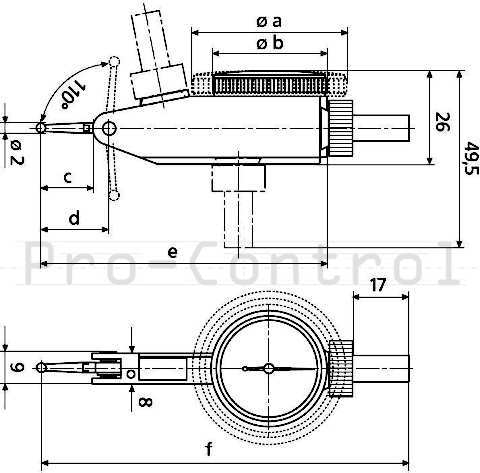

Obj. č. | Typ | a mm | b mm | c mm | d mm | e mm | f mm | Délka doteku |
4301200 | 800 SA | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 mm | |
4301250 | 800 SGA | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 mm | |
4305200 | 800 S | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 mm | |
4307200 | 800 SG | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 mm | |
4307250 | 800 SR | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 mm |
Obj. č. | 4301200 | 4301250 | 4305200 | 4307200 | 4307250 |
Typ produktu | 800 SA | 800 SGA | 800 S | 800 SG | 800 SR |
Rozsah měření | ± 0.25 mm | ± 0.4 mm | ± 0.8 mm | ||
Dělení stupnice | 0.01 mm | ||||
Číselník | 25-0-25 | 40-0-40 | |||
Zdvih na jednu otáčku mm | 0.5 mm | 0.8 mm | |||
Mezní chyba v jednom směru fe | 5 µm | 10 µm | |||
Celková mezní chyba fges | 8 µm | 13 µm | 14 µm | ||
Hystereze fu | 3 µm | 3 µm | 4 µm | ||
Chyba v dílčím rozsahu ft | 5 µm | 5 µm | 5 µm | ||
Opakovatelnost fw | 3 µm | 3 µm | 3 µm | ||
Norma | Tovární | DIN 2270 | Tovární | ||
Měřicí síla | 0.1 N | 0.15 N | |||
Průměr číselníku | 27.5 mm | 38 mm | 27.5 mm | 38 mm | |
Barva číselníku | žlutá |
