Mahr | MaraMeter 840 FM
| cena vč. DPH: | 74 113 CZK |
| Varianta: | |
| rozsah: | 130-180 mm |
| doteky ø: | 15x17 mm |
| měřicí síla: | 9 N |
| katalogové číslo: | 4452003 |
| výrobce: | Mahr |
| záruka: | 24 měsíců |
popis
varianty produktu
tech. parametry
Rozměry
soubory a odkazy
parametry

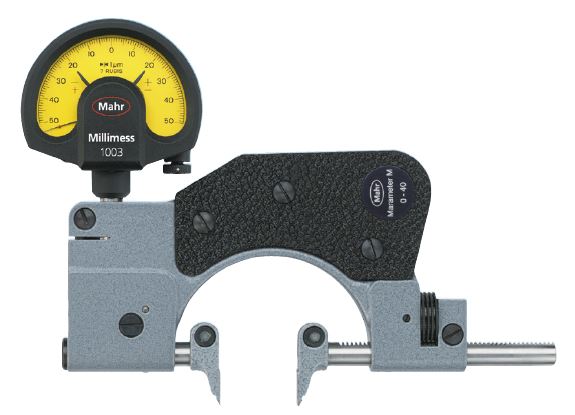

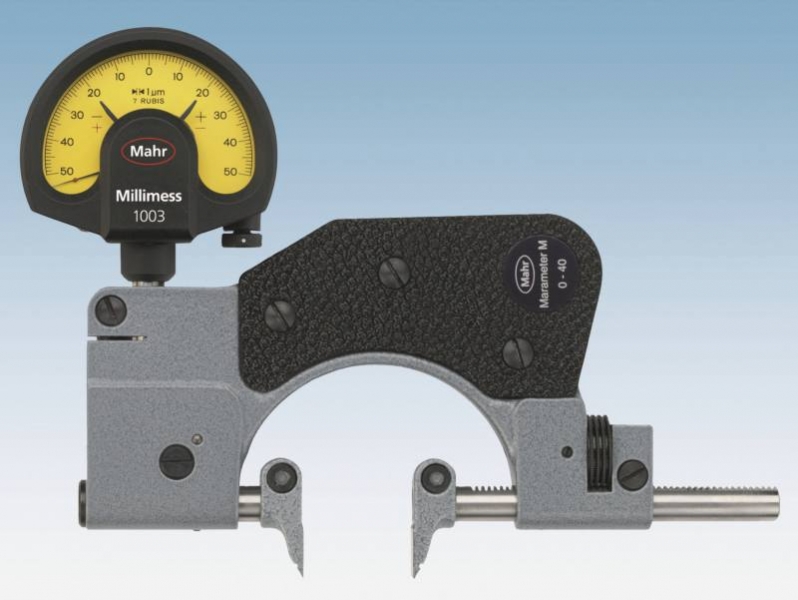

Třmenový kalibr Mahr: MaraMeter 840 FM
Pasametr pro speciální požití s vyměnitelným číselníkovým úchylkoměrem
| Použití: |

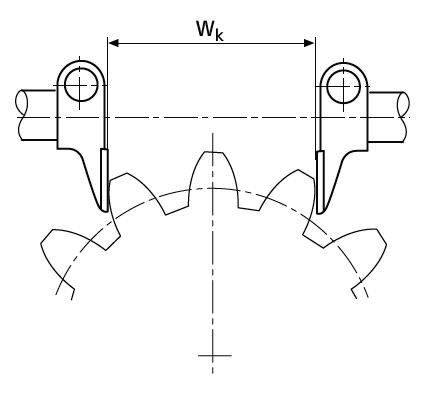

| • Pro průměrú úzkých osazení, středicích okrajů, osazení na hřídelích, roztečí zápichů a míry přes zuby Wk jako nepřímé určení tloušťky zubu na čelních kolech s přímými a šikmými zuby • Univerzální použití. Každý přístroj pokrývá velký rozsah. V rámci tohoto rozměru lze nastavit libovolný rozměr a každé lícování |
| Popis: |
| • Pevný kovaný ocelový třmen s tepelně izolovanými madly • Měřicí dotek ovládaný pomocí páčky na zadní stěně přístroje • Doteky z kalené nerezové oceli, měřici plochy osazené tvrdokovem. • Jemně stavitelný pevný dotek s hřebeovým ozubením • Konstantní měřicí síla zajištěná vestavěnou pružinou. • Výsledky měření jsou tak nezávislé na individuálním citu • Nepatrné opotřebení díky bezdotykovému vložení |
| Rozsah dodávky: |
| Rozsah dodávky: Plochý ocelový dotek 903, Návod k obsluze, Dřevěné pouzdro, bez ukazovacího přístroje |
Diskuze je prázdná.

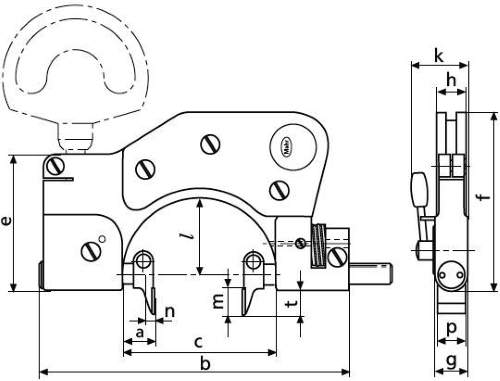

| Rozměry: v mm | |||||||||||||
| obj. č. | rozsah | a | b | c | e | f | g | h | k | l | m | p | t |
| 4452000 | 0-40 mm | 14 | 140 | 68 | 60 | 77 | 13 | 13 | 25 | 34 | 12 | 12 | 11 |
| 4452001 | 40-80 mm | 14 | 193 | 110 | 60 | 103 | 14 | 13 | 28 | 59 | 12 | 12 | 11 |
| 4452002 | 80-130 mm | 19 | 258 | 162 | 70 | 141 | 16 | 20 | 31 | 87 | 17 | 15 | 17 |
| 4452003 | 130-180 mm | 15 | 316 | 212 | 75 | 171 | 16 | 20 | 31 | 112 | 17 | 15 | 17 |
| Technické parametry: | ||||
| Obj. č. | 4452000 | 4452001 | 4452002 | 4452003 |
| Rozsah měření | 0-40 mm | 40-80 mm | 80-130 mm | 130-180 mm |
| Míra přes zuby od modulu m | 0.5 | 0.5 | 1 | 1 |
| Plocha měřicího doteku | 12×12 mm | 12×12 mm | 15×17 mm | 15×17 mm |
| Zdvih měřicího doteku | 2 mm | 2.5 mm | 2.5 mm | 2.5 mm |
| Odchylka rovnoběžnosti | 2 μm | 3 μm | 3 μm | 3 μm |
| Odchylka rovinnosti | 0.5 μm | 0.5 μm | 0.5 μm | 0.5 μm |
| Opakovatelnost fw | 1 μm | 1 μm | 1 μm | 1 μm |
| Měřicí síla | 7.5 N | 7.5 N | 9 N | 9 N |
| Velikost třmenu | 2 | 3 | 4 | 5 |
