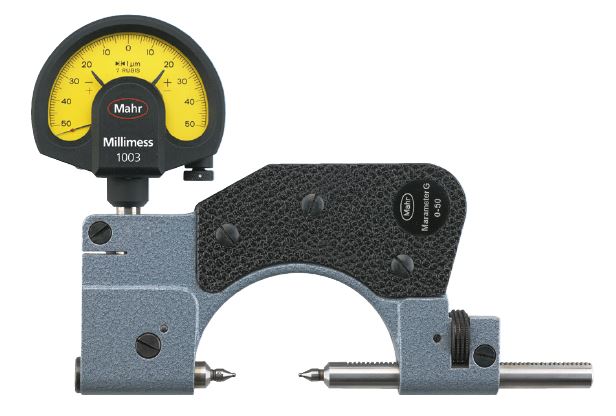

Třmenový kalibr Mahr: MaraMeter 840 FG
Pasametr s vyměnitelným číselníkovým úchylkoměrem a výměnnými doteky M 2.5
| Použití: |
| • Řešení problematických měřicích úloh pomocí četných výměnných měřicích doteků • Pro měření válcových dílů, jako například hřídele, čepy, šrouby a vřetena. • Pro měření průměrů, tloušťky a délky. • Universání použití a vysoká variabilita díky velkému měřicímu rozsahu. • Rychlé a snadné nastavení požadovaného rozměru v celém rozsahu přístroje. |
| Popis: |
| • Pevný kovaný ocelový třmen s tepelně izolovanými madly • Měřicí dotek ovládaný pomocí páčky na zadní stěně přístroje • Doteky z kalené nerezové oceli, měřici plochy osazené tvrdokovem. • Měřicí doteky s závitem M 2.5 k upnutí výměnných měřicích doteků • Stavitelný středicí doraz pro nastaveni obrobku do osy měření • Jemně stavitelný pevný dotek s hřebeovým ozubením • Konstantní měřicí síla zajištěná vestavěnou pružinou. • Výsledky měření jsou tak nezávislé na individuálním citu • Nepatrné opotřebení díky bezdotykovému vložení |
| Rozsah dodávky: |
| Plochý ocelový dotek 903, Klíč DIN 902– 3,5, Návod k obsluze, Dřevěné pouzdro, bez ukazovacího přístroje |
Diskuze je prázdná.
| Rozměry: v mm | ||||||||||||
| obj. č. | rozsah | a | b | c | d | e | f | g | h | k | l | n |
| 4454000 | 0-30 mm | 5 | 140 | 68 | 9 | 60 | 77 | 13 | 13 | 25 | 34 | 2 |
| 4454001 | 30-80 mm | 6.5 | 193 | 110 | 10 | 60 | 103 | 14 | 13 | 28 | 59 | 2.5 |
| Technické parametry: | ||

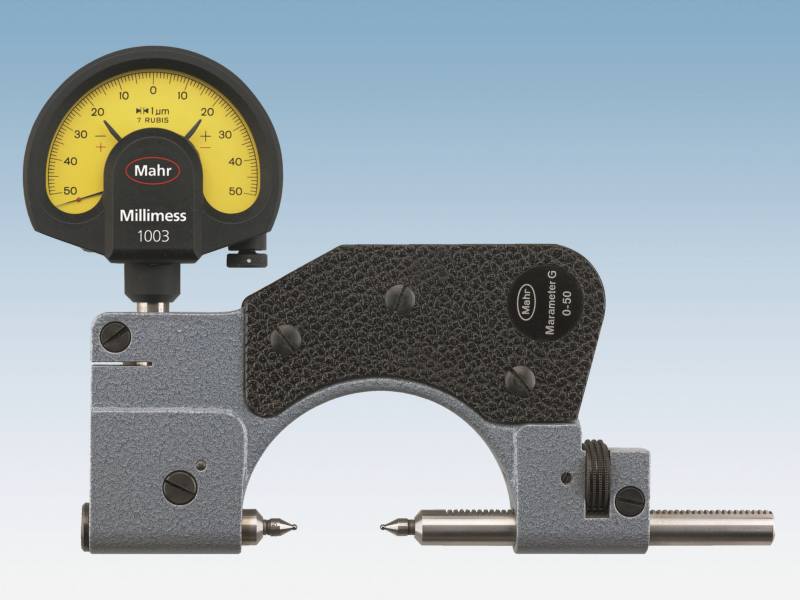

| Obj. č. | 4454000 | 4454001 |
| Rozsah měření | 0-50 mm | 40-90 mm |
| Zdvih měřicího doteku | 2 mm | 2.5 mm |
| Opakovatelnost fw | 1 μm | 1 μm |
| Měřicí síla | 7.5 N | 7.5 N |
| Velikost třmenu | 2 | 3 |
