| cena vč. DPH: | 5 732 CZK |
| Varianta: | |
| Rozsah: | ± 0.25 |
| Dělení stupnice: | 0.01 mm |
| Číselník: | 25-0-25 |
| ø číselníku: | 38 mm |
| Délka doteku: | 41.24 mm |
| katalogové číslo: | 4306250 |
| EAN: | 4059192013530 |
| výrobce: | Mahr |
| záruka: | 24 měsíců |
popis
varianty produktu
tech. parametry
Rozměry
soubory a odkazy
parametry

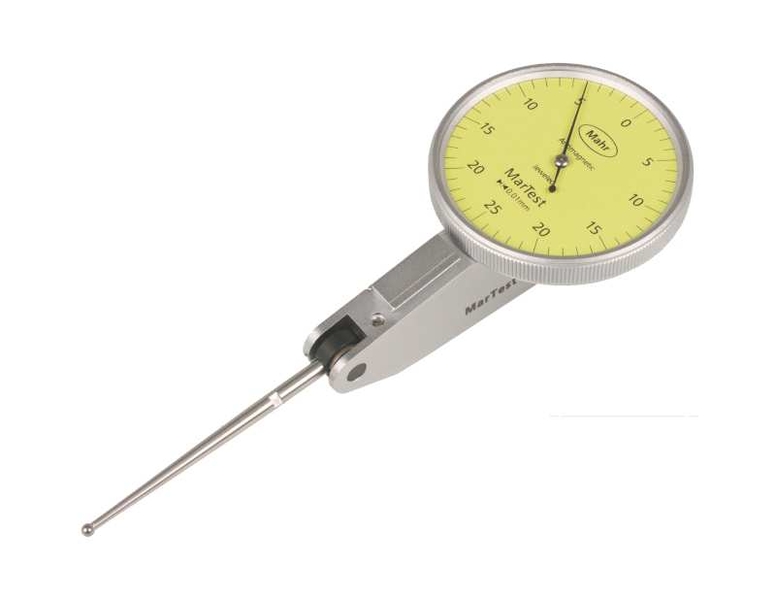

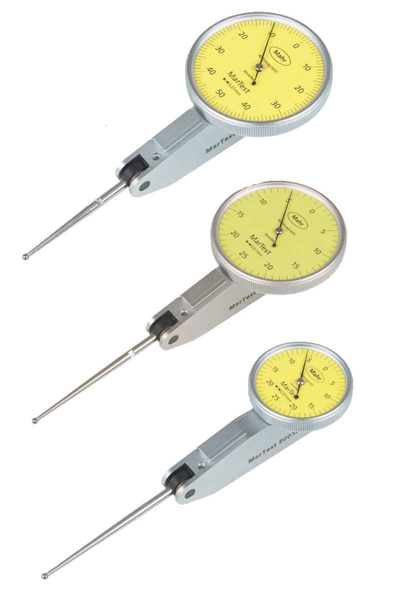

MarTest 800 SGB / 800 SL / 800 SGL
Páčkový úchylkoměr
| Použití: • Měření odchylek obvodového, čelního házení, rovnoběžnosti a rovinnosti • Středění hřídelů nebo otvorů • Rovnoběžné nebo kolmé vyrovnání obrobků Popis: • Kontrastní číselník, utěsněný pomocí O-kroužku • Krycí sklíčko z minerálního skla • Maximální ochrana proti rozbití, poškrábání horkým třískám, odolnost vůči rozpouštědlům • Matně chromovaný ochranný kryt • 3× integrované rybinové drážky do těla úhylkoměru • Měřicí mechanizmus chráněný proti nárazům • Antimagnetické provedení • Automatické přizpůsobení směru snímání, díky tomu bezchybný odečet • Dvojitá páka v kuličkovém ložisku, • Ochrana proti přetížení pomocí kluzné spojky • Měřicí dotek s kuličkou z tvrdokovu Rozsah dodávky: Pouzdro, Návod k obsluze, Klíč k výměně měřicích doteků, Měřicí dotek ø 2 mm, Upínací stopka 800a6 (800 SA/SGA/SGB), Upínací stopka 800a8 |
Diskuze je prázdná.
| Obj.č | Typ | a mm | b mm | c mm | d mm | e mm | f mm | Délka doteku |
| 4301300 | 800 SGB | 40.5 | 31,4 | 35,7 | 93 | 117 | 32,3 mm | |
| 4306200 | 800 SL | 30 | 40,3 | 44,6 | 102 | 126 | 41,24 mm | |
| 4306250 | 800 SGL | 40,5 | 40,3 | 44,6 | 102 | 126 | 41,24 mm |
| Obj. č. | 4301300 | 4306200 | 4306250 |
| Typ produktu | 800 SGB | 800 SL | 800 SGL |
| Rozsah měření mm | ± 0.5 mm | ± 0.25 mm | |
| Dělení stupnice mm | 0.01 mm | ||
| Číselník | 50-0-50 | 25-0-25 | 25-0-25 |
| Posun na jednu otáčku | 1 mm | 0.5 mm | |
| Mezní chyba v jednom směru fe | 10 µm | ||
| Celková mezní chyba fges | 13 µm | ||
| Hystereze fu | 4 µm | 5 µm | |
| Chyba v dílčím rozsahu ft | 5 µm | ||
| Opakovatelnost fw | 3 µm | ||
| Norma | Tovární norma | ||
| Měřicí síla | 0.07 N | ||
| Průměr číselníku | 38 mm | 27.5 mm | 38 mm |
| Barva číselníku | žlutá | ||
