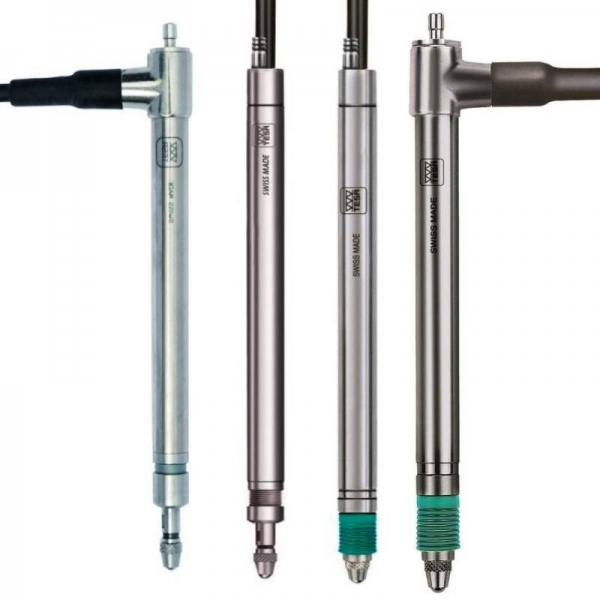

Indukčnostní snímače délky Tesa: GT 272 / GT 282 / GT 272-A / GT 282-A
Měřicí rozsah ±5 mm. Celkový zdvih 10.3 mm, Snímače s pneumatickým přistavením.
Technické parametry: | |||||
![]() |
Obj.č. | 03230062 | 03230055 | 03230070 | 03230071 |
![]() |
Typ | GT 612 | GTL 622 | GT 612-A | GT 622-A |
![]() |
Měřicí rozsah | ± 5 mm | |||
![]() |
Zdvih | 10.3 mm | |||
![]() |
Měřicí síla | 2 N | 1 N | ||
![]() |
Přítlak / Odstavení | Tlak. Vzduch / Pružina | |||
![]() |
Manžeta | Viton | Bez | ||
![]() |
Vývod kabelu | Axiální | Radiální | Axiální | Radiální |
![]() |
Odchylka linearity | 1+4×L (BPX:0.6+0.8×L) | |||
![]() |
Opakovatelnost | 0.05 μm | |||
![]() |
Hystereze | 0.05 μm | |||
![]() |
Nominal /Max. tlak | 1.1 / 1.5 bar | 1 / 6.0 bar | ||
![]() |
Data list | 03200415 | 03200394 | 03200433 | 03200434 |
![]() |
Délka kabelu | 2m | |||
![]() |
Kompatibilita | Tesa |
Popis: |
Snímače pro použití v měřicích přípravcích, nebo automatických kontrolních stanicích. Upínací průměr 8h6, upnutí možné po celé délce snímače Vedení snímače uloženo v kuličkovém ložisku Tělo snímače a kuličkové vedení jsou odděleny což zajišťuje plynulý pohyb snímače i při neoptamálním upnutí. Stupeň ochrany: IP65 (GT 272 GTL 282) IP50 (GT 272-A GT 282-A) dle IEC 60529 Široký sortiment příslušenství včetně doteků, přítlačných pružin atd. LVDT snímače kompatibilní s měřicím zařízením od jiných výrobců dostupné na vyžádání. Norma: DIN 32876 -1 Poniklované pouzdro. Vedení snímače z kalené nerezové oceli Těsnicí manžeta z Vitonu = vysoce odolný elastomer Závit pro doteky: M2,5 Dotek: Kulový Ø 3 mm, Karbit Kabel: 2 m Konektor: 5-pin DIN 45322 Váha: 6g |
obj. č. | kompatibilita | rozsah / zdvih | přítlak / odstavení | vývod kabelu | měřicí síla | cena | dostupnost | ||
---|---|---|---|---|---|---|---|---|---|
![]() |

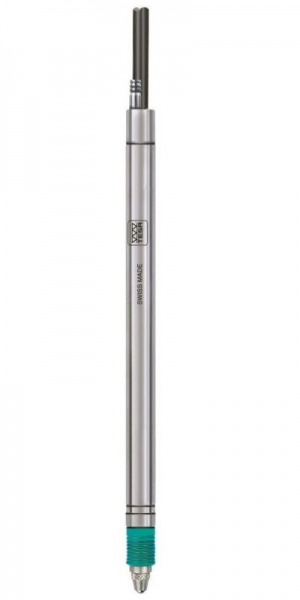

03230062 | Tesa | ± 5 / 10.3 mm | Tlak. Vzduch / Pružina | Axiální | 2 N | 17 498 CZK | 2-3 týdny |
|
![]() |

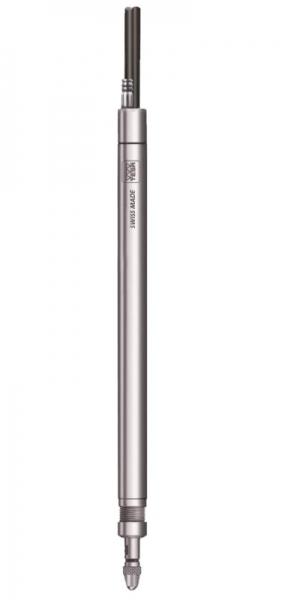

03230070 | Tesa | ± 5 / 10.3 mm | Tlak. Vzduch / Pružina | Axiální | 1 N | 17 498 CZK | 2-3 týdny |
|
![]() |

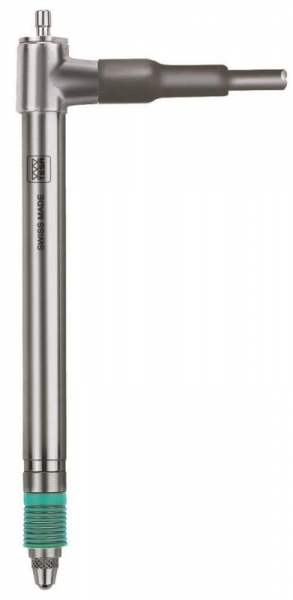

03230055 | Tesa | ± 5 / 10.3 mm | Tlak. Vzduch / Pružina | Radiální | 2 N | 17 316 CZK | 2-3 týdny |
|
![]() |

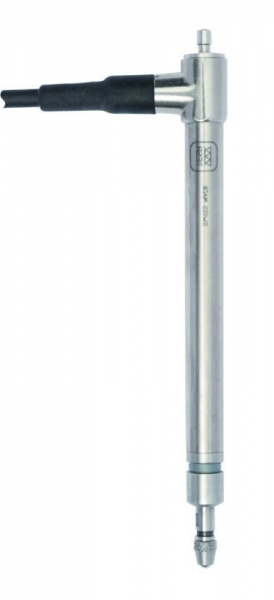

03230071 | Tesa | ± 5 / 10.3 mm | Tlak. Vzduch / Pružina | Radiální | 1 N | 17 654 CZK | 2-3 týdny |
|
