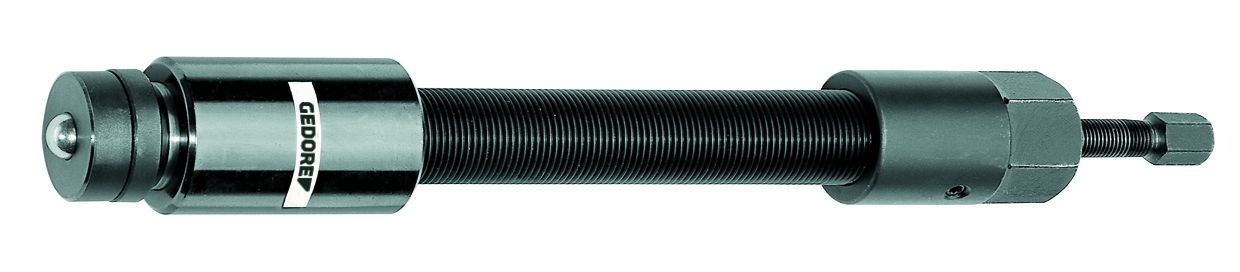

Hydraulické tlakové vřeteno s mazivem 1,06 / HSP

Pro kontrolované a bezpečné odstranění, Navrženo pro tlakovou sílu 10 t, 12 t nebo 15 t, Přítlačný kus lze vyměnit za hrot a v případě potřeby jej prodloužit, Malé přítlačné vřeteno je zajištěno proti neúmyslnému odšroubování zařízením proti překroucení, Příprava k použití: 1. Před použitím zkontrolujte, zda je tlakové vřeteno dostatečně vyšroubováno z víčka, aby byl tlakový kus v hydraulické válce ve výchozí poloze, 2. Odšroubujte víčko z těla vřetena. Nejprve povolte čep se závitem, 3. Zašroubujte tělo vřetena do zdvihu stahováku zespodu, dokud tělo vřetene nevyčnívá přibližně 60 mm z, 4. Našroubujte víčko na tělo vřetena až na doraz a poté jej zafixujte zašroubováním čepu se závitem, Použití a provozní režim: např. B. HSP3, 5. Připojte stahovák a předepněte tělo vřetena klíčem velikosti 41, 6. Zašroubujte přítlačné vřeteno 17 do víčka. Je použita hydraulika. Zdvih tlakového kusu v hydraulickém válci je max. 12 mm. Hydraulicky uvolněný obrobek lze zcela odstranit otočením těla vřetena pomocí víčka 41, 7. Po použití se tlakové vřeteno 17 otočí zpět do výchozí polohy a tlačný kus se vtlačí do hydraulického válce
