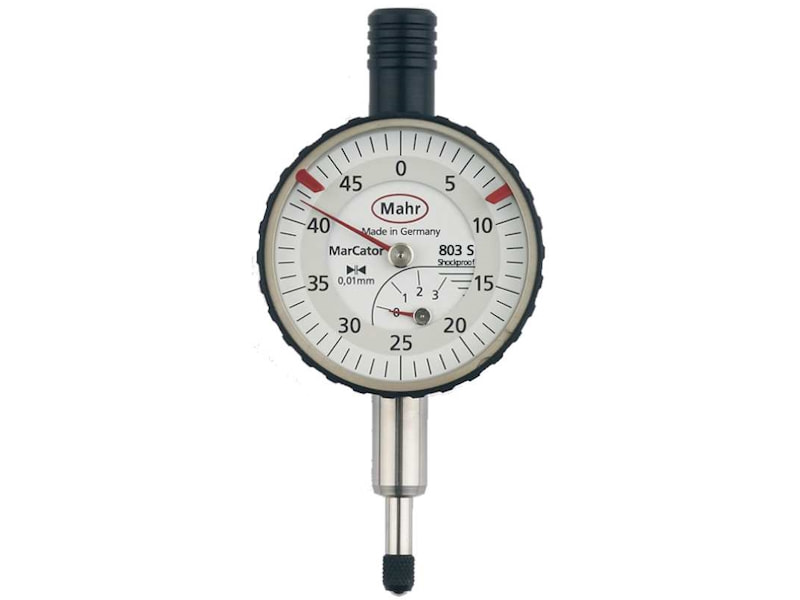

MarCator 803 S / 803 A / 805 A
Malé číselníkové úchylkoměry
| Aplikace: |
| Na malých měřidlech a všude, kde prostorové požadavky vyžadují menší zobrazovací zařízení |
| Popis: |
| Standardní provedení: 803 A / 805 A Nárazuvzdorné provedení: 803 S Kontrastní číselník Přesná ozubená kola a pastorky Zdvihací krytka na konci tyčky doteku Nastavitelné toleranční značky Chromované těleso Opatřeno těsněním proti vniknutí nečistot a kapalin |
| Rozsah dodávky: Pouzdro |
Diskuze je prázdná.

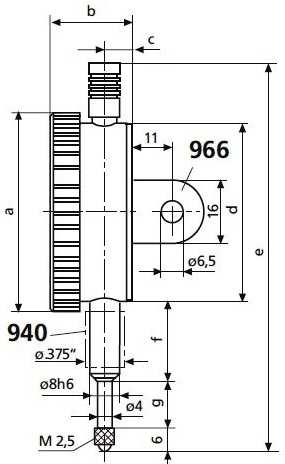

| Obj.č. | a mm | b mm | c mm | d mm | e mm | f mm | g mm |
| 4324000 | 40 | 20,6 | 6,8 | 37 | 80 | 15,5 | 5,5 |
| 4324050 | 40 | 20,6 | 6,8 | 37 | 83 | 15 | 8 |
| 4324060 | 40 | 20,6 | 6,8 | 37 | 83 | 15 | 8 |
| Obj. č. | 4324000 | 4324050 | 4324060 |
| Typ produktu | 803 S | 803 A | 805 A |
| Měřicí rozsah | 3 mm | 3 mm | 5 mm |
| Dělení stupnice | 0,01 mm | ||
| Číselník | 0 - 50 | 0 - 100 | |
| Zdvih na jednu otáčku | 0,5 mm | 1 mm | |
| Mezní odchylka v celém rozsahu | 10 µm | 12 µm | |
| Mezní odchylka pro 1 otáčku | 9 µm | 10 µm | |
| Mezní odchylka pro 1/2 otáčky | 8 µm | 9 µm | |
| Mezní odchylka pro 1/10 otáčky | 5 µm | ||
| Hystereze fu | 3 µm | ||
| Opakovatelnost fw | 3 µm | ||
| Norma | DIN 878 | ||
| Volný zdvih | 0,1 mm | ||
| Síla při měření | 0.7 - 1.1 N | ||
| Průměr číselníku | 34 mm | ||
| Barva číselníku | bílá | ||
